游星立式直接型

产品特色

外形尺寸

游星（行星）减速机系列
產品描述：
. 取代传统的各类减速马达，适用于反复衝击负荷，可承受500%之衝击负荷，体积小，规格标准化
. 可适用与AC,DC,Servo,油压及气压马达
. 扭力值：0.6～300000kgf.m
. 可附刹车，及加装扭力限制器
. 完全代替意大利品牌行星减速机
优点：
高效率
行星减速机采用齿轮啮合原理，在扭矩的传送中，由多个齿来承受。其效率一段时可达97％以上，二段时效率為92％以上
抗过载能力强（500%）
行星减速机采用3-5片行星轮，，是普通齿轮减速机受力的3倍，外加内齿圈包裹，受力平稳，均匀，实现了多齿同时啮合传动的能力，
新型整体保持架结构，区别于传统输出轴的分体结构，径向力承载更大，稳定性好，杜绝漏油
低噪音及振动
与传统滑动啮合相比较，行星传动啮合大大降低了噪音及振动

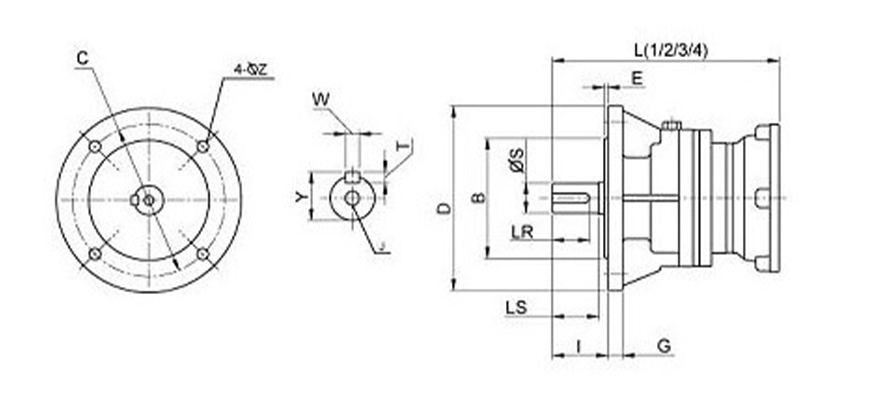

尺寸规格图 DIM.TABLE (mm)

Size	法兰 Flange							出力轴 Output Shaft			键 Key				马达框号 IEC 规格 MOTOR FRAME
Size	B	C	D	E	G	I	Z	LR	LS	S	J	T	W	Y	马达框号 IEC 规格 MOTOR FRAME
200	110	130	160	4	12	44	4-10	30	35	24	M8	7	8	27	63A-71B
280	130	165	200	4	16	60	4-12	40	50	32	M10	8	10	35	71B-90L
300	180	215	250	4	20	68	4-16	50	58	38	M12	8	10	41	71B-112M
300H	230	265	300	4	20	68	4-16	50	58	38	M12	8	10	41	132L
301	180	215	250	4	20	94	4-16	70	82	50	M16	9	14	53.5	90L-160M
301H	230	265	300	4	20	94	4-16	70	82	50	M16	9	14/td>	53.5	132L-160M
303	250	300	350	4	20	104	4-19	80	95	55	M16	10	16	59	90L-160L
305	250	300	350	4	20	114	4-19	90	105	60	M20	11	18	64	90L-180L
307	350	400	450	5	27	140	4-22	110	130	80	PCD-55 3-M12	14	22	85	100LA-200L
309	350	400	450	5	27	180	4-22	150	170	90	PCD-55 3-M12	14	25	95	100LA-225S
313	450	500	550	5	32	215	4-28	180	200	120	PCD-70 3-M16	18	32	127	200LA-280S

长度表 LENGTH TABLE *in mollimeter

一段式 Stage 1
型号 Size 马力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	176	236	*	*	*	*	*	*	*	*	*
1, 2		*	236	277	277	316	316	*	*	*	*	*
3, 5		*	246	280	280	318	318	*	*	*	*	*
7.5, 10		*	*	295	295	333	333	428	438	*	*	*
15, 20		*	*	331	331	370	370	465	475	*	*	*
25, 30		*	*	*	*	*	*	465	475	*	*	*

二段式 Stage 2
型号 Size 马力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	206	270	308	308	*	*	*	*	*	*	*
1, 2		*	270	308	308	358	358	438	448	*	*	*
3, 5		*	280	318	318	360	360	440	450	*	*	*
7.5, 10		*	*	*	*	375	375	455	465	655	695	*
15, 20		*	*	*	*	425	425	490	500	691	731	982
25, 30		*	*	*	*	*	*	*	*	691	731	982

三段式 Stage 3
型号 Size 马力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	236	304	342	342	388	388	*	*	*	*	*
1, 2		*	304	342	342	388	388	480	490	664	704	*
3, 5		*	314	352	352	398	398	482	492	666	706	*
7.5, 10		*	*	*	*	*	*	492	508	681	721	1046
15, 20		*	*	*	*	*	*	*	555	717	757	1082
25, 30		*	*	*	*	*	*	*	*	*	*	1082

四段式 Stage 4
型号 Size 马力 HP		200	280	300	300(H)	301	301(H)	303	305	307	309	313
1/4, 1/2	L	266	338	376	376	422	422	510	520	*	*	*
1, 2		*	338	376	376	422	422	510	520	706	746	1056
3, 5		*	348	386	386	432	432	520	530	708	748	1058
7.5, 10		*	*	*	*	*	*	*	*	723	763	1073
15, 20		*	*	*	*	*	*	*	*	771	811	1110
25, 30		*	*	*	*	*	*	*	*	*	*	*
