摆线立式附马达型

产品特色

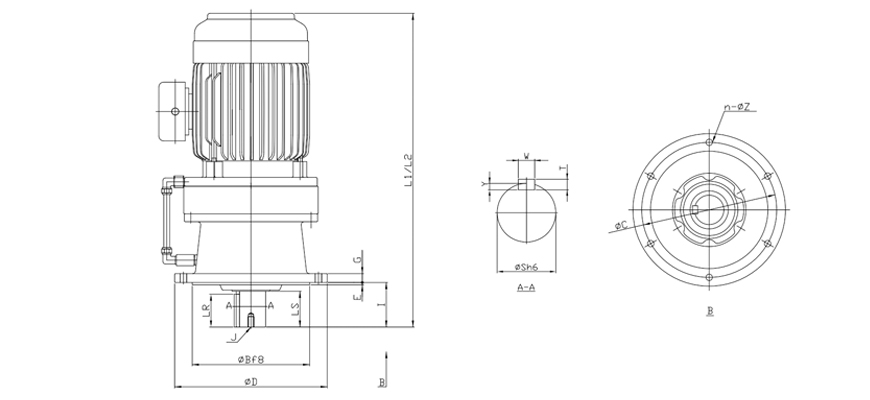

外形尺寸

摆线600系列
產品描述：
. 取代传统的齿轮及蜗轮减速度马达，适用于反复衝击负荷，可承受500%之衝击负荷，体积小，规格标准化。
. 可适用与AC,DC,Servo,油压及气压马达
. 扭力值：0.6～6000kgf.m
. 可附刹车，及加装扭力限制器
. 完全代替日本品牌摆线减速机
优点：
高效率
摆线减速机采用滚动啮合原理，所以减少了滑动摩擦及振动现象，在扭矩的传送中，由多个齿来承受。其效率一段时可达92％以上，二段时效率為85％以上（一段比為87以内，二段比為7569以内)。
抗过载能力强（500%）
行星摆线齿轮采用了摆线针齿啮合，实现了多齿同时啮合传动的能力，最高达67%，且避免了断齿的可能，所以摆线针齿结构具有其他减速机不能承受的抗过载能力500%。
600型提供了齐全的规格及比数，供应所需。一段比由1:6到1:87，二段比更可高达1:7569。马力数由1/8马力到200马力，出力扭矩更可高达6000kg.m(500000in-lbs)。
低噪音及振动
与传统滑动啮合相比较，摆线滚动啮合大大降低了噪音及振动

型号 Size	法兰 Flange								出力轴 Output Shaft			键 Key				马达框号
	法兰 Flange								出力轴 Output Shaft			键 Key				IEC 规格
	B	C	D	E	G	I	Z		LR	LS	S	J	T	W	Y	MOTOR FRAME
608/**	110	134	160	3	9	42	4-11		25	30	18	*	6	6	3.5	63-71
609/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4	63-80
610/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4	63-100L
611/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5	71-112M
612/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5	80-132S
613/**	200	230	260	4	15	76	6-11		60	61	50	10	9	14	5.5	80-132M
614/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5	80-132M
615/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5	90L-160M
616**	270	310	340	4	20	89	6-11		80	84	60	10	11	18	7	90L-160L
617/**	316	360	400	5	22	94	8-14		80	90	70	12	12	20	7.5	112M-180MC
618/**	345	390	430	5	22	110	8-18		100	100	80	12	14	22	9	112M-180LC
619/**	400	450	490	6	30	145	12-18		120	125	95	20	14	25	9	132S-200LC
620/**	355	405	455	5	30	204	8-22		150	165	100	20	16	28	10	160M-200LC
621/**	390	440	490	7	35	203	8-24		150	165	110	20	16	28	10	160M-225SC
622/**	415	475	535	10	35	210	8-27		150	165	120	20	18	32	11	180MC-225SC
623/**	450	510	570	10	40	250	8-27		180	200	130	24	18	32	11	180LC-225SC
624**	485	560	635	10	40	250	8-33		180	200	140	24	20	36	12	180LC-225SC
625/**	535	610	685	10	45	295	8-33		200	240	160	30	22	40	13	180LC-225SC
626/**	570	660	750	10	50	360	8-39		250	300	170	30	22	40	13	180LC-225SC
长度表 LENGTH TABLE（mm)
一段式 Stage 1
型号 Size		608	609	610	611	612	613	614	615	616	617	618	619	620	621	622	623
马力 HP		608	609	610	611	612	613	614	615	616	617	618	619	620	621	622	623
1/4, 1/2	L1	388	396	396	434	*	*	*	*	*	*	*	*	*	*	*	*
1, 2		*	432	432	471	434	524	524	524	593	*	*	*	*	*	*	*
3, 5		*	467	467	513	513	570	570	570	641	697	756	*	*	*	*	*
7.5, 10		*	*	*	*	557	652	652	652	713	769	815	888	*	*	*	*
15, 20		*	*	*	*	*	*	*	752	800	888	927	1007	1045	*	*	1200
25, 30		*	*	*	*	*	*	*	*	*	911	950	1026	1064	1045	*	1238
40,50		*	*	*	*	*	*	*	*	*	*	*	1157	1165	1064	1128	1430
60		*	*	*	*	*	*	*	*	*	*	*	*	1165	1165	1229	1465
75		*	*	*	*	*	*	*	*	*	*	*	*		1289	1289	1465
二段式 Stage 2
型号 Size		608/07	610/08	611/08	611/09	613/08	613/09	613/10	614/08	614/09	614/10	616/09	616/10	616/11	617/10	617/11	618/10
马力 HP		608/07	610/08	611/08	611/09	613/08	613/09	613/10	614/08	614/09	614/10	616/09	616/10	616/11	617/10	617/11	618/10
1/4	L2	340	423	459	471	513	522	*	533	543	*	592	*	*	637	*	*
1/2		386	444	480	492	534	534	557	554	563	577	613	627	628	655	675	714
1		*	*	*	491		542	556	*	562	576	612	626	637	657	684	713
2		*	*	*	*	*	*	593	*	*	613	*	663	674	*	721	750
3		*	*	*	*	*	*	619	*	*	640	*	690	700	*	747	799
5		*	*	*	*	*	*	*	*	*	*	*	*	716	*	763	*
二段式 Stage 2
型号 Size		618/13	619/11	619/13	620/11	620/13	621/13	621/16	622/13	622/17	623/16	623/18	624/16	624/18	625/19	626/19	627/19
马力 HP		618/13	619/11	619/13	620/11	620/13	621/13	621/16	622/13	622/17	623/16	623/18	624/16	624/18	625/19	626/19	627/19
1/2		*	795	*	836	*	*	*	*	*	*	*	*	*	*	*	*
1	L2	740	804	816	845	868	894	*	936	*	*	*	*	*	*	*	*
2		780	841	856	882	906	934	*	976	*	*	*	*	*	*	*	*
3		807	867	883	908	935	961	989	1003	*	1092	*	1130	*	*	*	*
5		826	883	902	924	954	980	1008	1022	1080	1111	*	1149	*	*	*	*
7.5		870	*	946	*	998	1024	1042	1068	1114	1145	*	1183	*	*	1473	1734
10		908	*	984	*	1036	1062	1080	1104	1152	1183	1226	1221	1263	1401	1511	1772
15		*	*	*	*	*	*	1167	*	1227	1270	1294	1306	1331	1476	1586	1847
20		*	*	*	*	*	*	*	*	1271	1314	1336	1352	1375	1520	1630	1891
25		*	*	*	*	*	*	*	*	*	*	1361	*	1398	1530	1649	1910
30		*	*	*	*	*	*	*	*	*	*	1361	*	1398	1539	1649	1910
40		*	*	*	*	*	*	*	*	*	*	*	*	*	1557	1687	1945
50		*	*	*	*	*	*	*	*	*	*	*	*	*	*	1750	2011
