摆线立式双轴型

产品特色

外形尺寸

摆线600系列
產品描述：
. 取代传统的齿轮及蜗轮减速度马达，适用于反复衝击负荷，可承受500%之衝击负荷，体积小，规格标准化。
. 可适用与AC,DC,Servo,油压及气压马达
. 扭力值：0.6～6000kgf.m
. 可附刹车，及加装扭力限制器
. 完全代替日本品牌摆线减速机
优点：
高效率
摆线减速机采用滚动啮合原理，所以减少了滑动摩擦及振动现象，在扭矩的传送中，由多个齿来承受。其效率一段时可达92％以上，二段时效率為85％以上（一段比為87以内，二段比為7569以内)。
抗过载能力强（500%）
行星摆线齿轮采用了摆线针齿啮合，实现了多齿同时啮合传动的能力，最高达67%，且避免了断齿的可能，所以摆线针齿结构具有其他减速机不能承受的抗过载能力500%。
600型提供了齐全的规格及比数，供应所需。一段比由1:6到1:87，二段比更可高达1:7569。马力数由1/8马力到200马力，出力扭矩更可高达6000kg.m(500000in-lbs)。
低噪音及振动
与传统滑动啮合相比较，摆线滚动啮合大大降低了噪音及振动

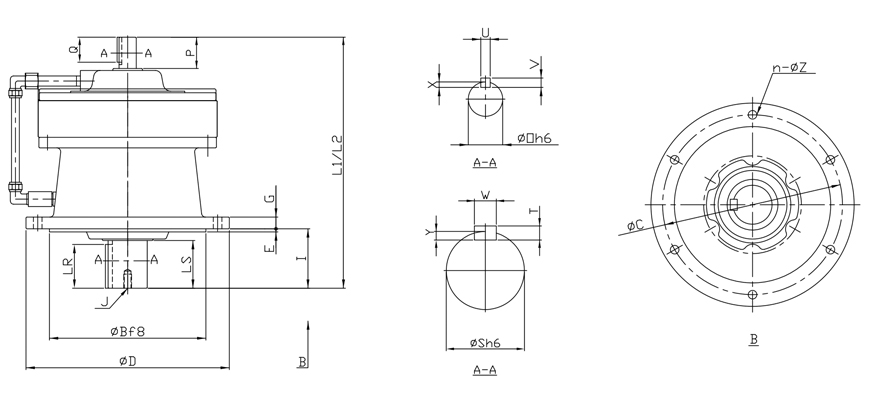

型号 Size	法兰 Flange								出力轴 Output Shaft			键 Key

	B	C	D	E	G	I	Z		LR	LS	S	J	T	W	Y
608/**	110	134	160	3	9	42	4-11		25	30	18	*	6	6	3.5
609/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4
610/**	110	134	160	3	9	42	4-11		30	35	28	*	7	8	4
611/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5
612/**	140	180	210	4	13	69	6-11		40	55	38	8	8	10	5
613/**	200	230	260	4	15	76	6-11		60	61	50	10	9	14	5.5
614/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5
615/**	200	230	260	4	15	96	6-11		60	81	50	10	9	14	5.5
616**	270	310	340	4	20	89	6-11		80	84	60	10	11	18	7
617/**	316	360	400	5	22	94	8-14		80	90	70	12	12	20	7.5
618/**	345	390	430	5	22	110	8-18		100	100	80	12	14	22	9
619/**	400	450	490	6	30	145	12-18		120	125	95	20	14	25	9
620/**	355	405	455	5	30	204	8-22		150	165	100	20	16	28	10
621/**	390	440	490	7	35	203	8-24		150	165	110	20	16	28	10
622/**	415	475	535	10	35	210	8-27		150	165	120	20	18	32	11
623/**	450	510	570	10	40	250	8-27		180	200	130	24	18	32	11
624**	485	560	635	10	40	250	8-33		180	200	140	24	20	36	12
625/**	535	610	685	10	45	295	8-33		200	240	160	30	22	40	13
626/**	570	660	750	10	50	360	8-39		250	300	170	30	22	40	13
长度表 LENGTH TABLE（mm)
一段式 Stage 1
型号 Size	L1	入力轴 Input shaft						键 Key
		O		P		Q		K		U		V		X
608	151	12		25		20		*		4		4		2.5
609	202	15		25		20		*		5		5		3
610	208	15		25		20		*		5		5		3
611	259	18		35		30		*		6		6		3.5
612	259	18		35		30		*		6		6		3.5
613	321	22		40		35		*		6		6		3.5
614	341	22		40		35		*		6		6		3.5
615	341	22		40		35		*		6		6		3.5
616	413	30		45		40		*		8		7		4
617	477	35		55		50		*		10		8		5
618	527	40		65		60		*		12		8		5
619	620	45		70		60		*		14		9		5.5
620	678	45		82		80		*		14		9		5.5
621	708	50		82		80		*		14		9		5.5
622	752	55		82		80		*		16		10		6
623	839	60		105		100		*		18		11		7
624	877	65		105		100		*		18		11		7
625	1040	60		130		120		*		22		14		9
626	1150	80		130		120		*		22		14		9
二段式 Stage 2
型号 Size	L2	入力轴 Input shaft						键 Key
		O		P		Q		K		U		V		X
608/07	184	12		25		20		*		4		4		2.5
610/08	257	12		25		20		*		4		4		2.5
611/08	293	12		25		20		*		4		4		2.5
611/09	312	15		25		20		*		5		5		3
613/08	347	12		25		20		*		4		4		2.5
613/09	363	15		25		20		*		5		5		3
613/10	369	15		25		20		*		5		5		3
614/08	367	12		25		20		*		4		4		2.5
614/09	383	15		25		20		*		5		5		3
614/10	389	15		25		20		*		5		5		3
616/09	433	15		25		20		*		5		5		3
616/10	439	15		25		20		*		5		5		3
616/11	462	18		35		30		*		6		6		3.5
617/10	484	15		25		20		*		5		5		3
617/11	509	18		35		30		*		6		6		3.5
618/10	526	15		25		20		*		5		5		3
618/13	577	22		40		35		*		6		6		3.5
619/11	629	18		35		30		*		6		6		3.5
619/13	653	22		40		35		*		6		6		3.5
620/11	670	18		35		30		*		6		6		3.5
620/13	705	22		40		35		*		6		6		3.5
621/13	731	22		40		35		*		6		6		3.5
621/16	780	30		45		40		*		8		7		4
622/13	773	22		40		35		*		6		6		3.5
622/17	860	35		55		50		*		10		8		5
623/16	883	30		45		40		*		8		7		4
623/18	938	40		65		60		*		12		8		5
624/16	921	30		45		40		*		8		7		4
624/18	975	40		65		60		*		12		8		5
625/19	1133	45		70		60		*		14		9		5.5
626/19	1243	45		70		60		*		14		9		5.5
